TEKTONIKA | ||
Tektonika - dziedzina geologia, zajmująca się wszelkimi zjawiskami (i ich efektami) związanymi z ruchem mas skalnych w obrębie skorupy ziemskiej. Bada ona przebieg tych ruchów, przyczyny oraz skutki. Mechaniczne przekształcenia litosfery określa się mianem diastrofizmu. Budowa geologiczna - sposób przestrzennego rozmieszczenia skał w skorupie ziemskiej.
Struktury tektoniczne najczęściej występują w obrębie skał zbudowanych z warstw, czyli osadowych oraz częściowo metamorficznych. Warstwy w skałach pierwotnie leżały poziomo lub prawie poziomo a pod wpływem późniejszych procesów tektonicznych zostały wychylone ze swego poziomego położenia. W tektonice ważną kwestią jest określenie położenia warstw w skorupie ziemskiej. Parametrami charakteryzującymi to jest bieg i upad warstw. Bieg - jest to kąt pomiędzy kierunkiem północnym a linią biegu, czyli linią przecięcia się płaszczyzny warstwy z płaszczyzną poziomą. Upad - jest to kąt dwusieczny między płaszczyzną poziomą a płaszczyzną warstwy. Linia upadu jest to linia największego spadku powierzchni warstwy, prostopadła do linii biegu. Bieg i upad mierzymy za pomocą kompasu geologicznego, upad w zakresie 0-90 stopni, a bieg w 0-180 z dodaniem kierunku w którym zapadają warstwy ( N lub S, wyjątkowo W i E) Upad pozorny - jest to upad widziany w ścianie skalnej czy profilu. Warstwy w takim przekroju są widziane zawsze pod mniejszym kątem niż upad rzeczywisty, a nawet zerowym gdy jest to przekrój równoległy do linii biegu. Wszystkie warstwy są od siebie oddzielone płaszczyznami, które w zależności

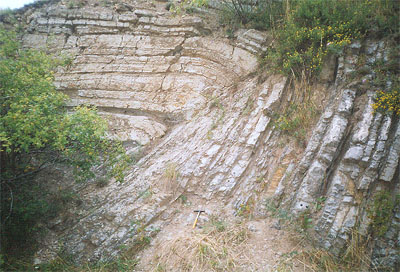

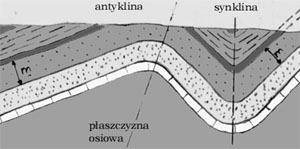

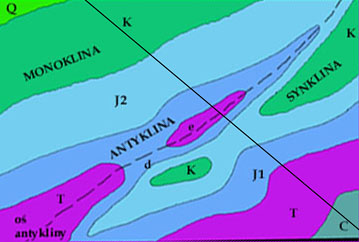

od położenia względem warstwy określa się: Miąższość warstwy - jest to inaczej grubość warstwy, odległość liczona między powierzchniami ograniczającymi warstwę i prostopadle do nich. Miąższość pozorna to miąższość widziana w ścianie / wychodni, zawsze większa od miąższości rzeczywistej. Podstawowe struktury Płyty, budowa płytowa - jest to teren gdzie warstwy leżą na sobie poziomo i nie zostały wychylone ze swojego pierwotnego położenia. Monoklina - jest to taka forma gdzie skały są wychylone z poziomego położenia i nachylone w jednym kierunku na dość rozległym obszarze. Czasami termin jest stosowany lokalnie dla terenu w którym skały są nachylone w jednym kierunku, a monoklina jest tylko skrzydłem większej struktury fałdowej (antykliny, synkliny) Podstawy tektoniki fałdowej Fałd - jest to wygięcie pierwotnie poziomo leżących warstw, bez przerwania ich ciągłości. Wyróżnia się dwie zasadnicze formy fałdu, sąsiadujące ze sobą: antyklinę (siodło) - czyli strukturę zawierającą w środku (w jądrze) skały starsze, oraz synklinę (łęk) zawierającą w jądrze skały młodsze. Każda z tych struktur posiada dwa skrzydła czyli części fałdu zapadające w 2 przeciwnych kierunkach, a wewnątrz nich znajduje się jądro fałdu. Antyklina w normalnym położeniu jest formą wypukłą ku górze, a synklina wklęsłą ku górze.
Każdej struktura fałdowa ma pewne charakterystyczne elementy geometryczne służące do opisanie tej struktury. Wyróżniamy: Przegub fałdu - jest to odcinek sfałdowanej warstwy o największym przegięciu. Ta część zazwyczaj łączy dwa skrzydła fałdu, czasami jednak np. w fałdach koncentrycznych ciężko jest wyłonić przegub, natomiast, np. w fałdach skrzynkowych, są dwa przeguby. Zbiór wszystkich przegubów w fałdzie nazywamy strefą przegubową. Oś fałdu - jest to linia która biegnie wzdłuż przegubu po jego środkowej części. Osie często nie są poziome, a raczej nachylone, dla takiej osi określa się kąt zanurzenia osi (nachylenia) czyli kąt pomiędzy osią fałdu a płaszczyzną poziomą. Gdy oś raz zanurza się a raz wynurza, mówimy o osi undulującej. Gdy oś z obu stron wynurza się mamy do czynienia z elewacją, a gdy z dwóch stron się zanurza - depresją. Powierzchnia osiowa - jest to powierzchnia łącząca wszystkie osie fałdu w
poszczególnych warstwach. Kierunek osi - orientacja osi względem kierunków świata. Pochylenie fałdu - jest to kąt odchylenia powierzchni osiowej fałdu w stosunku do pionu. Promień fałdu - odległość między powierzchniami osiowymi sąsiednich form fałdowych mierzona prostopadle do powierzchni. Klasyfikacja fałdów napodstawie położenia powierzchni osiowych i skrzydeł: Fałd stojący - powierzchnie osiowe pionowe
|
||
